Представления и индикаторы

Система поддерживает работу с двумя представлениями изделия:

• Конструкторское представление — основное представление изделия, используется для конструкторской подготовки;
• Технологическое представление — дополнительное представление для технологической подготовки производства и работы с технологическими процессами.

Наличие технологического представления настраивается на уровне типа объекта. Для объектов типа Изделие можно работать одновременно с конструкторским и технологическим представлениями. По умолчанию при создании изделия используется конструкторское представление.

Особенности технологического представления

1. Технологическое представление может создаваться:
   • вручную через меню действий объекта;
   • автоматически при создании технологического процесса.
2. При создании технологического представления:
   • копируется состав конструкторского изделия вместе с версиями объектов;
   • сохраняется связь с исходным конструкторским представлением;
   • для технологического представления фиксируется объект-предшественник;
   • у объекта добавляется вкладка Технологические процессы, на которой отображаются связанные технологические процессы.
3. Конструкторское и технологическое представления существуют параллельно:
   • конструктор работает с конструкторским представлением;
   • технолог — с технологическим представлением.
4. Технологический процесс привязывается к технологическому представлению изделия.

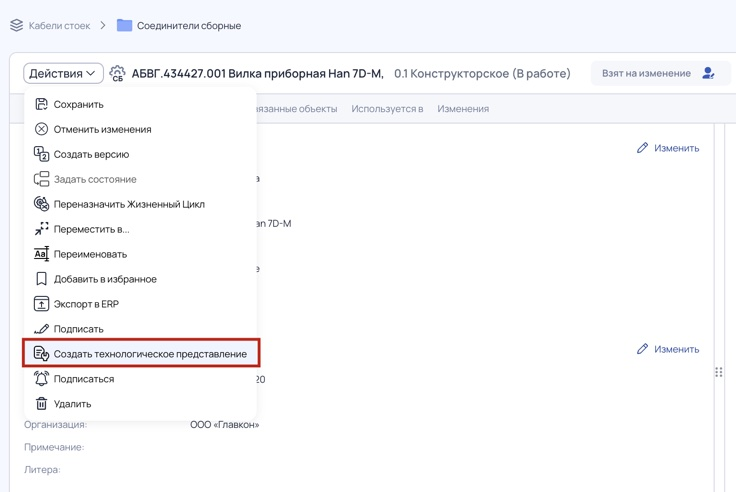

Создание технологического представления

1. Откройте страницу изделия или детали.
2. На панели действий нажмите Действия → Создать технологическое представление.



3. После создания:
   • будет сформировано технологическое представление изделия;
   • состав конструкторского представления будет скопирован;
   • между представлениями будет сохранена связь предшественника.

Система индикаторов состояния объектов

Технологическое представление включает систему индикаторов состояния объектов. Она нужна, чтобы контролировать актуальность технологических данных и координировать работу конструкторов, технологов и производственных подразделений. Индикаторы помогают быстро выявлять изменения в конструкторской документации и технологических процессах, которые требуют анализа или актуализации технологической подготовки производства.

Во время работы над изделием конструкторские и технологические изменения могут вноситься независимо друг от друга и в разное время. Чтобы технологические процессы соответствовали актуальной версии конструкторской документации, система автоматически анализирует структуру изделия, связанные технологические процессы и конструкторские документы и показывает результат в виде индикаторов состояния.

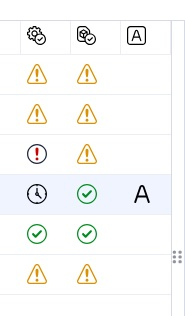

Индикация доступна только для объектов в технологическом представлении изделия и отображается в отдельных столбцах состава:

• Индикатор технологического процесса — показывает состояние связанного технологического процесса и помогает понять, нужно ли его проверить или актуализировать относительно текущей структуры изделия;
• Индикатор состояния конструкторских документов — показывает изменения в связанных конструкторских документах, из-за которых может понадобиться пересмотреть или обновить технологический процесс;
• Индикатор наличия альтернативных технологических процессов — отображается символом А. Появляется, если у объекта больше одного связанного технологического процесса: помимо основного есть альтернативные варианты изготовления или обработки изделия.

В таблице ниже приведены значения индикаторов, условия их появления и рекомендуемые действия технолога.

Индикатор	Значение	Действия технолога
	Нет согласованного технологического процесса.	—
	Согласованный технологический процесс актуален, создан на технологическое представление объекта, которое соответствует последнему согласованному конструкторскому представлению объекта.	—
	Выпускаемый технологический процесс актуален, создан на технологическое представление объекта, которое соответствует последнему согласованному конструкторскому представлению объекта.	—
	Согласованный технологический процесс не актуален, создан на технологическое представление объекта, которое не соответствует последнему согласованному конструкторскому представлению объекта.	Создать новое технологическое представление на последнее согласованное конструкторское представление объекта. Выпустить извещение на технологический процесс.
	Выпускаемый технологический процесс не актуален, создан на технологическое представление объекта, которое не соответствует последнему согласованному конструкторскому представлению объекта.	Создать новое технологическое представление на последнее согласованное конструкторское представление объекта.
	Технологическое представление недоступно для типа объекта.	—

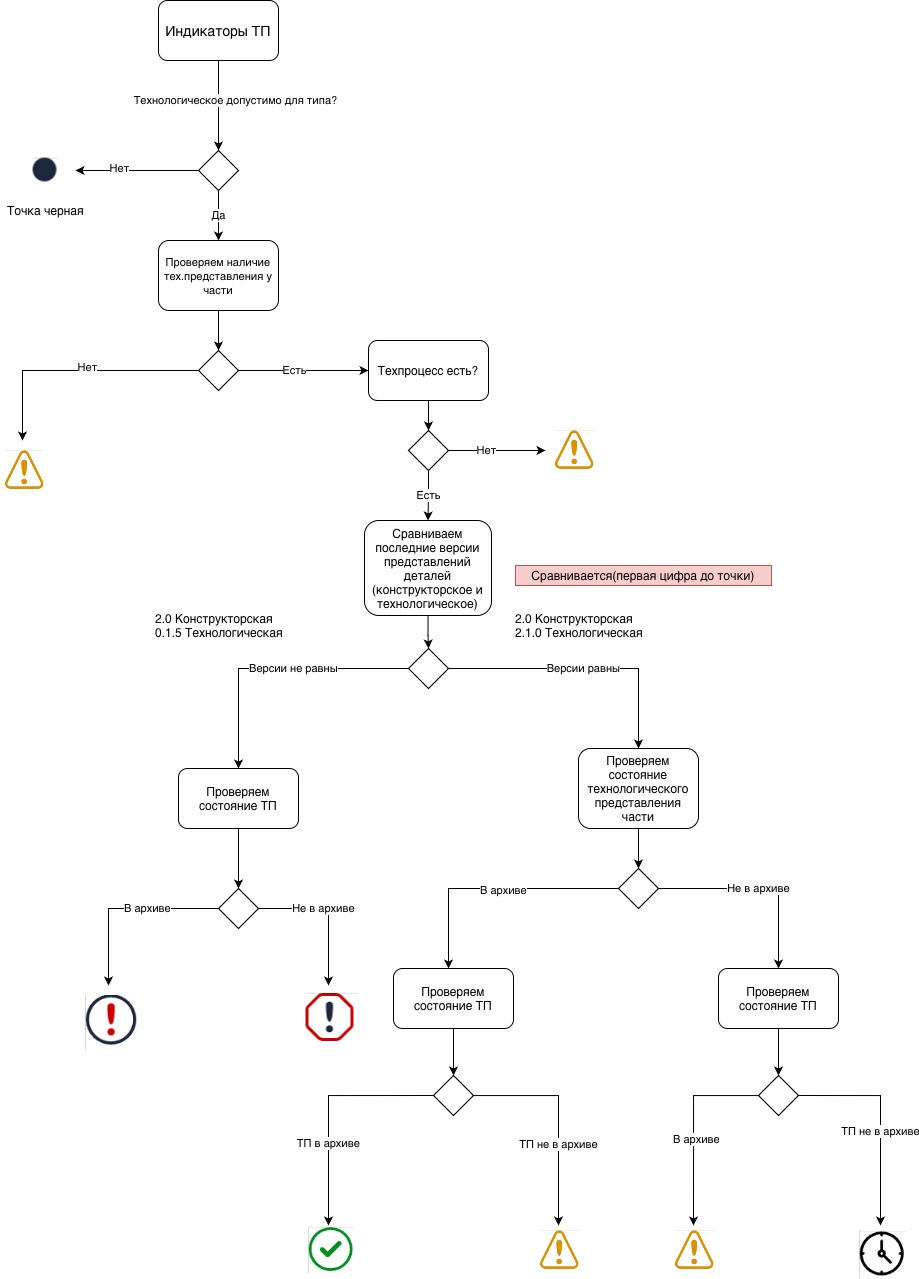

На схеме ниже показан алгоритм определения и отображения индикаторов для объектов технологического представления.

Версионирование объектов

Версионирование позволяет отслеживать изменения объектов и управлять разными представлениями данных. Для объектов предусмотрено два типа версионирования.

Конструкторское представление — основное, создаётся для всех объектов. Версия записывается двумя числами через точку (X.Y):

• X — версия объекта, количество согласованных изменений. Увеличивается при выпуске новой версии после согласования. После этого менять объект в рамках этой версии нельзя;
• Y — итерация, количество изменений внутри одной версии. Увеличивается при каждом изменении в текущей версии.

Технологическое представление — дополнительное, его можно включить для типа объекта. Создаётся на основе конструкторского представления или независимо и используется технологами. Версия записывается тремя числами через точку (X.Y.Z):

• X — версия конструкторского представления, на основе которого создано технологическое;
• Y — версия технологического представления, увеличивается при выпуске новой технологической версии;
• Z — итерация технологического представления, увеличивается при каждом редактировании.

Оба представления существуют параллельно: конструктор работает с конструкторским, технолог — с технологическим. При создании новой версии технологического представления сохраняется связь с исходным конструкторским объектом и фиксируется предшествующее состояние — так изменения можно проследить.

В списках объектов (например, в контейнерах или библиотеках) по умолчанию показывается последняя итерация последней доступной вам версии. Например, у объекта есть версии 0.1, 0.2, 1.1, 1.2 и 1.3. Если 1.3 ещё в работе и недоступна для просмотра, в списках будет показана 1.2.

Следующий раздел — «Технологический процесс».
