Структура изделия

Объекты системы можно просматривать прямо в интерфейсе RPDM, без стороннего программного обеспечения. Просмотр доступен для трёх типов объектов: изделий, документов и CAD-документов. У каждого из них свой набор вкладок и действий.

Просмотр изделия

На странице изделия собраны его основные сведения, атрибуты, структура, связанные документы и история изменений. Здесь можно:

• получить полное представление о характеристиках изделия;
• определить его место в структуре;
• просмотреть связанные документы и процессы;
• отследить историю изменений и использование изделия.

Чтобы открыть изделие, нажмите на его обозначение. На странице изделия есть вкладки:

• Сведения — основные сведения об изделии;
• Структура — состав объекта и входящие в него элементы;
• История итераций — история изменения объекта;
• Связанные объекты — объекты, связанные с текущим;
• Используется в — объекты, в состав которых входит текущий;
• Изменения — выпущенные извещения об изменениях, связанные с объектом;
• Технологическое представление — все техпроцессы, связанные с изделием. Доступна только для изделий, у которых есть технологическое представление.

Сведения

На вкладке Сведения основная информация об изделии сгруппирована по блокам:

• Основная информация:
  • Тип — тип объекта (деталь, материал и т. д.);
  • Обозначение — уникальный идентификатор изделия;
  • Наименование — наименование изделия;
  • Состояние — текущий статус в жизненном цикле;
  • Версия — номер текущей версии;
  • Единица измерения по умолчанию — единица учёта (шт, кг, м);
  • Учёт в производстве — используется ли изделие в производственных процессах.
• Атрибуты — характеристики, набор которых задаёт администратор. Например:
  • Первичная применяемость — объект, в составе которого изделие используется на верхнем уровне структуры;
  • Масса, кг — масса детали;
  • Организация — организация-разработчик или владелец;
  • Примечание — дополнительная информация;
  • Литера — стадия разработки (Нет / О / О1 / А).
• Системные сведения:
  • Контейнер — контейнер, в котором хранится изделие;
  • Папка — расположение внутри контейнера;
  • Жизненный цикл — жизненный цикл, с которым связано изделие;
  • Дата создания версии;
  • Кем создано — ФИО автора версии;
  • Последнее изменение — дата последнего редактирования;
  • Кем изменено — ФИО или роль пользователя, внёсшего последние изменения.

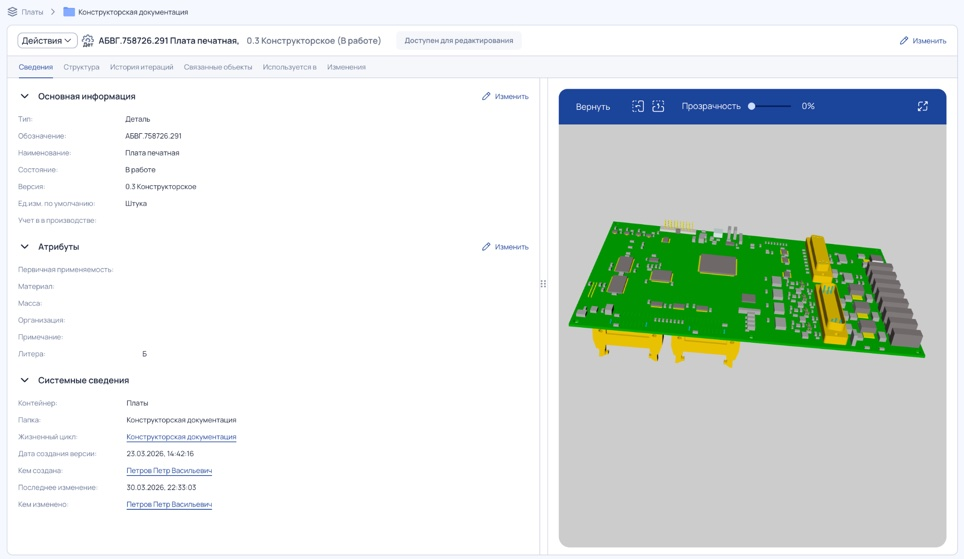

В правой части экрана — окно предпросмотра со связанной 3D- или CAD-моделью изделия. Модель можно просмотреть без внешних CAD-систем: вращать, менять прозрачность, перемещать и поворачивать.

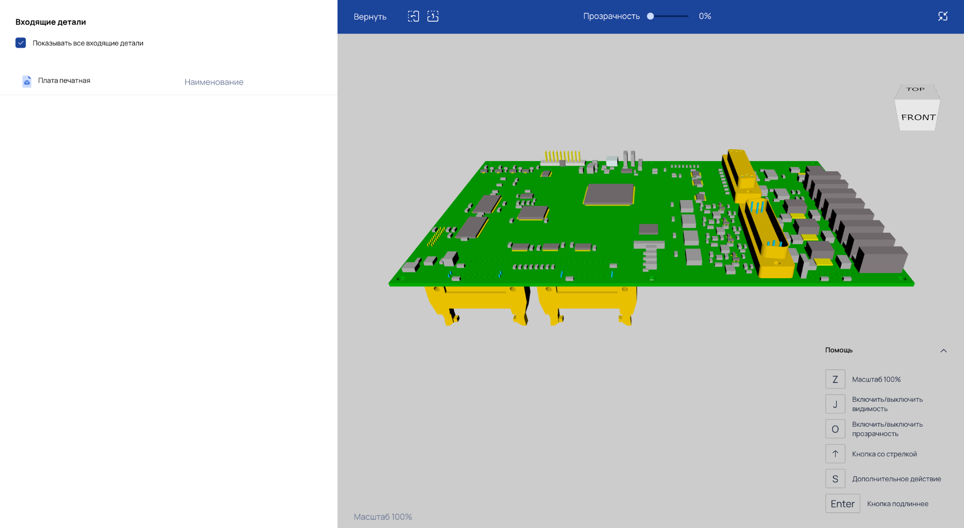

В полноэкранном режиме доступны также изменение масштаба, навигационный куб (Top / Bottom / Left / Right) и горячие клавиши.

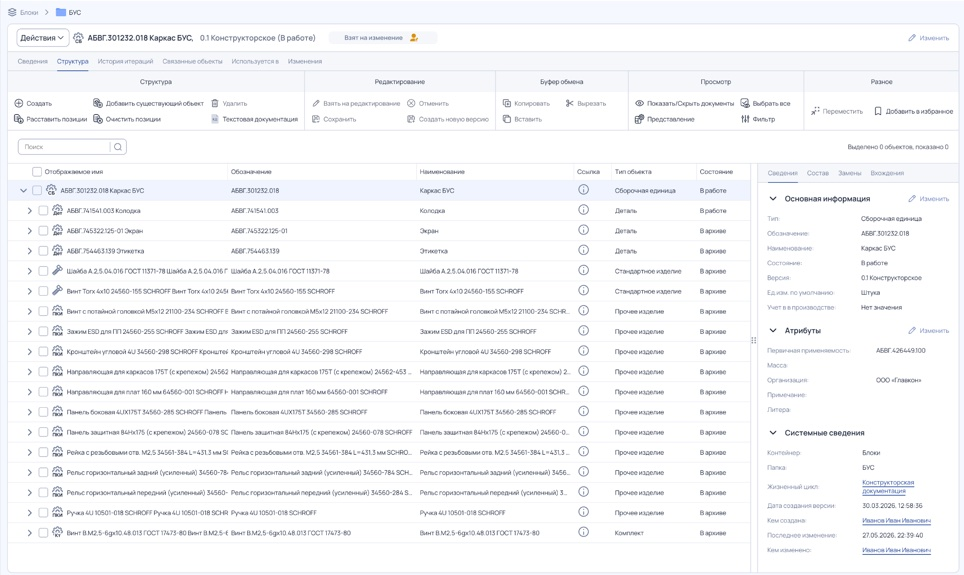

Структура

Вкладка Структура показывает состав изделия в виде дерева: все входящие элементы (детали или документы) и их вложенные компоненты. Так видно, из каких частей состоит объект и как они связаны. На основе структуры формируются спецификации, перечни и другие отчёты, см. «Генерация КД».

Рабочая область разделена на две части: слева — дерево структуры, справа — информация о выбранном элементе.

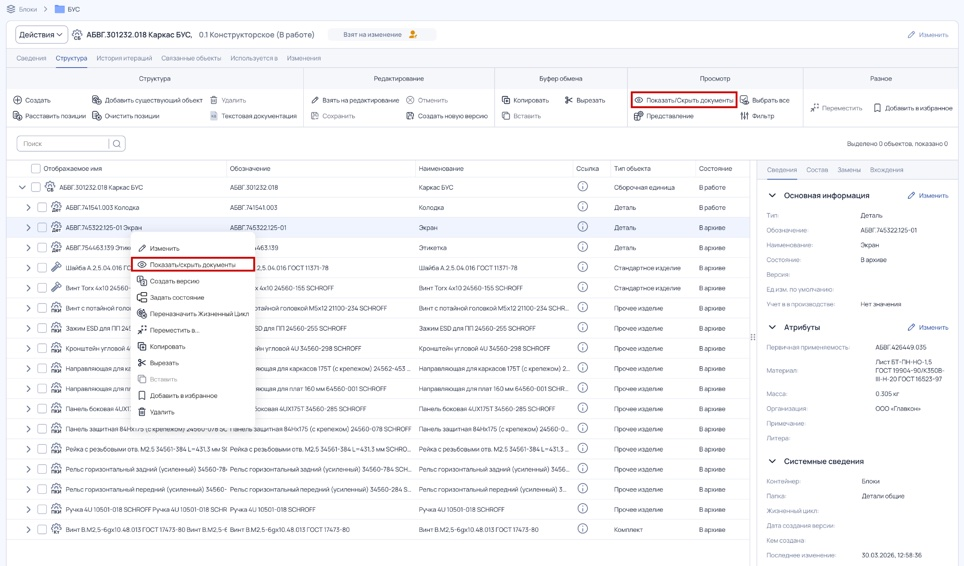

Чтобы показать в структуре связанные документы, выберите один или несколько элементов и нажмите Показать/скрыть документы. Документы появятся под элементом, перед его вложенными компонентами.

Для каждого элемента структуры отображаются:

• Отображаемое имя — краткое наименование для навигации;
• Обозначение — уникальный идентификатор;
• Наименование — полное наименование;
• Ссылка — переход к карточке объекта;
• Тип объекта — например, деталь, сборка, документ;
• Состояние — состояние в жизненном цикле;
• Версия — в формате X.Y (версия и итерация).

Для входящих (дочерних) элементов показываются атрибуты связи:

• Количество — сколько единиц элемента входит в структуру (обязательный атрибут);
• Единица измерения — шт., кг и др. (обязательный атрибут);
• атрибуты, которые задаёт администратор, например Позиция (порядковый номер на уровне структуры) и Позиционное обозначение (обозначение на схеме, например D5, D8, R2–R6, R14).

Набор атрибутов зависит от настроек типа объекта. Какие атрибуты показывать в таблицах и карточках, можно настроить самостоятельно с помощью представлений — значения и системные настройки при этом не меняются.

Если деталь взята на редактирование, в её структуре доступны действия:

1. Создать — создать новую связанную деталь. Откроется окно создания объекта: заполните атрибуты и нажмите Создать. Новая деталь добавится в структуру с количеством 1 и единицей измерения по умолчанию.

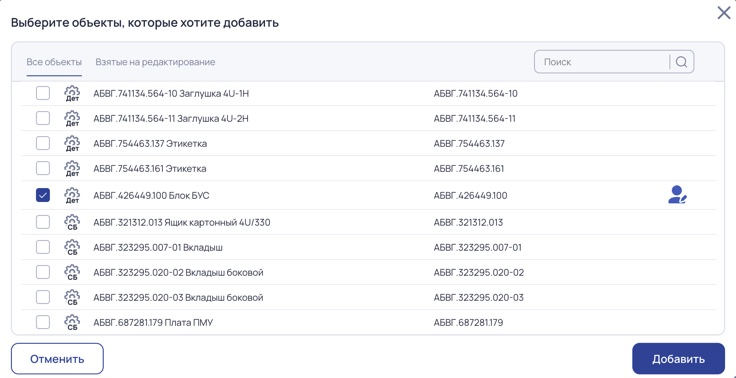

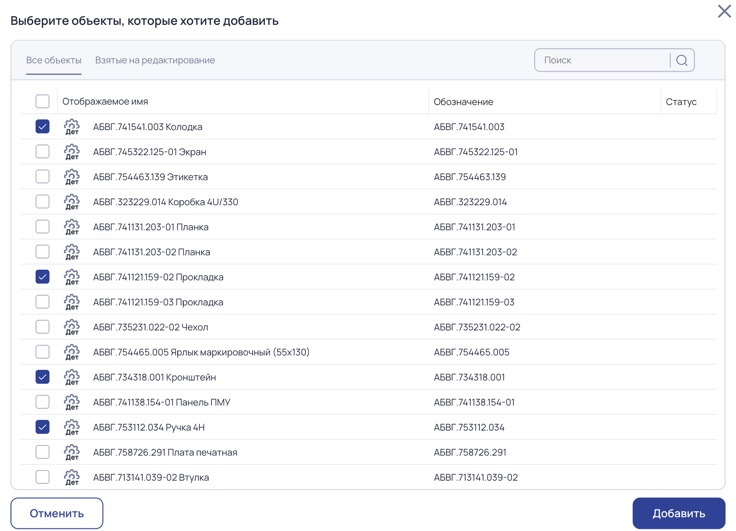

2. Добавить существующий объект — выберите объект в окне поиска и нажмите Добавить. Деталь добавится с количеством 1 и единицей измерения по умолчанию.



3. Удалить — удалить деталь из структуры. Удаляется только связь, сама деталь остаётся в системе.
4. Расставить позиции — заполнить атрибут Позиция по ГОСТ 2.413-72.
5. Очистить позиции — удалить все расставленные позиции.

Если выбрать элемент в структуре, справа появится подробная информация о нём на вкладках:

• Сведения — атрибуты и характеристики, как на одноимённой вкладке карточки объекта;
• Состав — вложенная структура, если элемент — сборка;
• Замены — аналоги (объекты с похожими характеристиками) и замены (объекты, которые можно использовать вместо выбранного в составе);
• Вхождения — объекты, в состав которых входит элемент.

История итераций

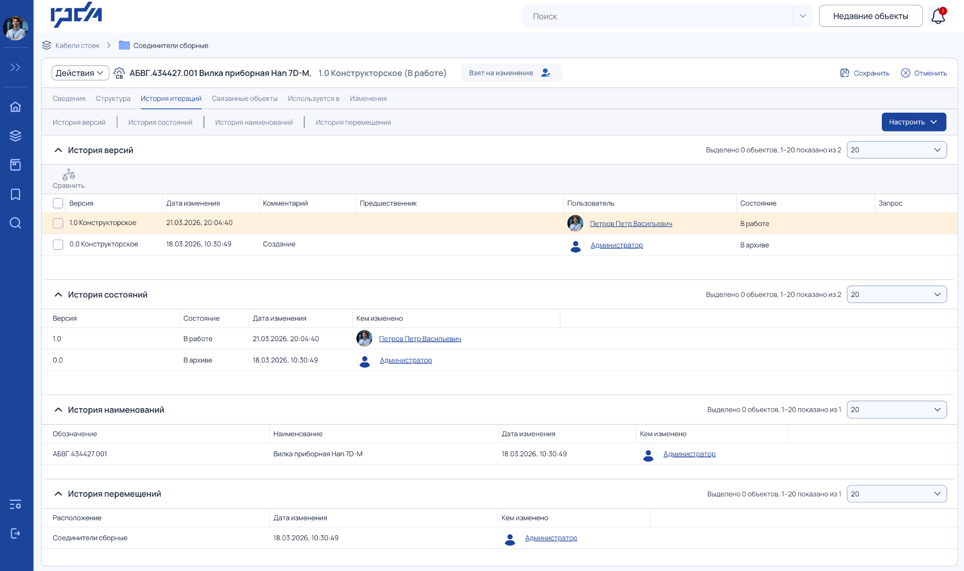

На вкладке История итераций показана полная история изменений изделия. Чтобы открыть конкретную итерацию, нажмите на её строку.

Вкладка состоит из блоков:

• История версий — все итерации изделия: версия, представление (конструкторское или технологическое), дата изменения, комментарий, предшественник (предыдущая версия или итерация; для технологического представления — конструкторская итерация, на основе которой оно создано), пользователь, состояние и запрос (процесс или документ, например извещение, в рамках которого внесено изменение);
• История состояний — все состояния, которые принимала деталь: версия, состояние, дата изменения и кто изменил. Если изменений не было, показано состояние, присвоенное при создании;
• История наименований — изменения обозначения и наименования. Новую итерацию они не создают;
• История перемещений — перемещения детали между папками и контейнерами: куда, когда и кем. Новую итерацию перемещение не создаёт.

Сравнение итераций

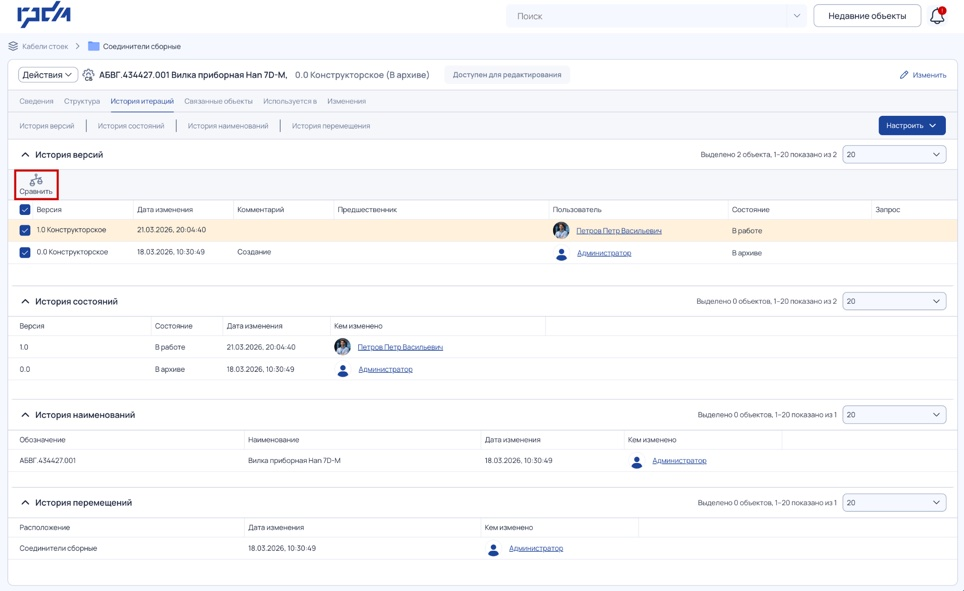

1. Отметьте в списке итерации, которые нужно сравнить.
2. Нажмите Сравнить.

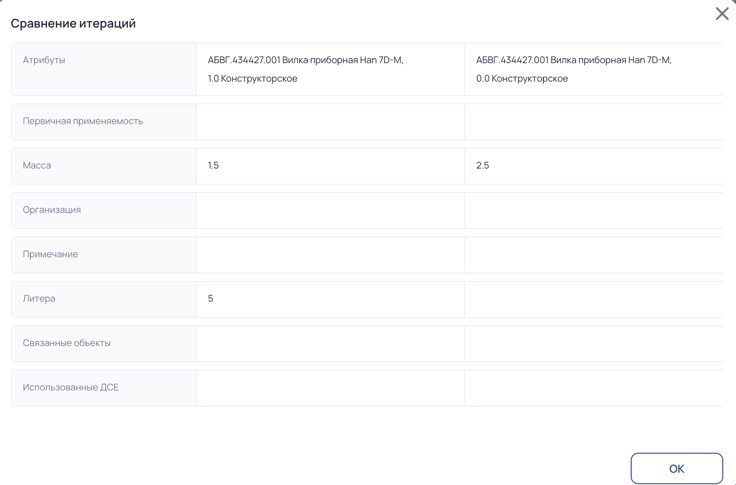

3. Откроется таблица: столбцы — выбранные итерации, строки — атрибуты и параметры. Атрибуты с одинаковыми значениями во всех итерациях в таблицу не попадают.

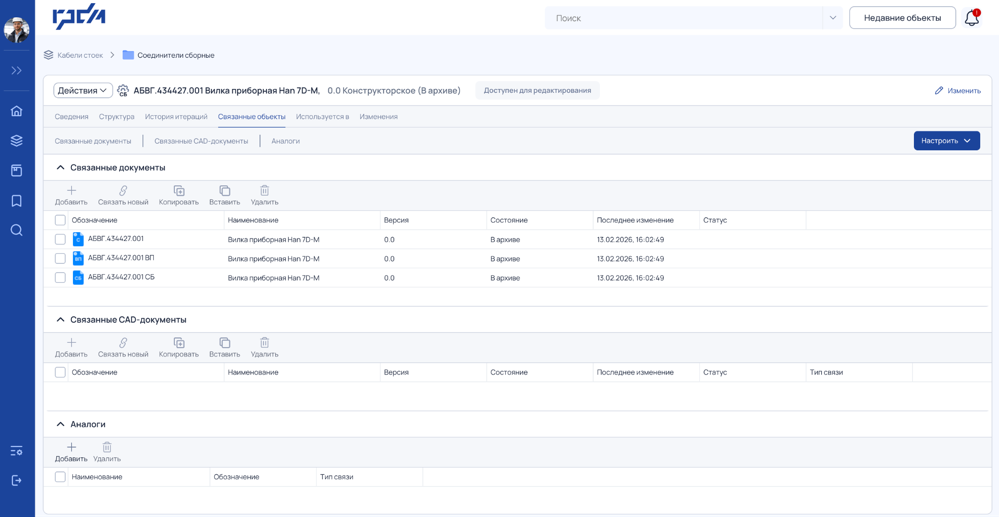

Связанные объекты

На вкладке Связанные объекты показаны объекты, связанные с деталью: они описывают, как её получают и производят. Чтобы открыть связанный объект, нажмите на его наименование.

Вкладка состоит из блоков:

• Связанные документы — документы, описывающие деталь: обозначение, наименование, версия, состояние, последнее изменение, статус;
• Связанные CAD-документы — те же данные плюс тип связи;
• Аналоги — наименование, обозначение и тип связи объекта-аналога.

Здесь можно связать существующие объекты или создать новый объект сразу со связью.

Создание нового связанного объекта

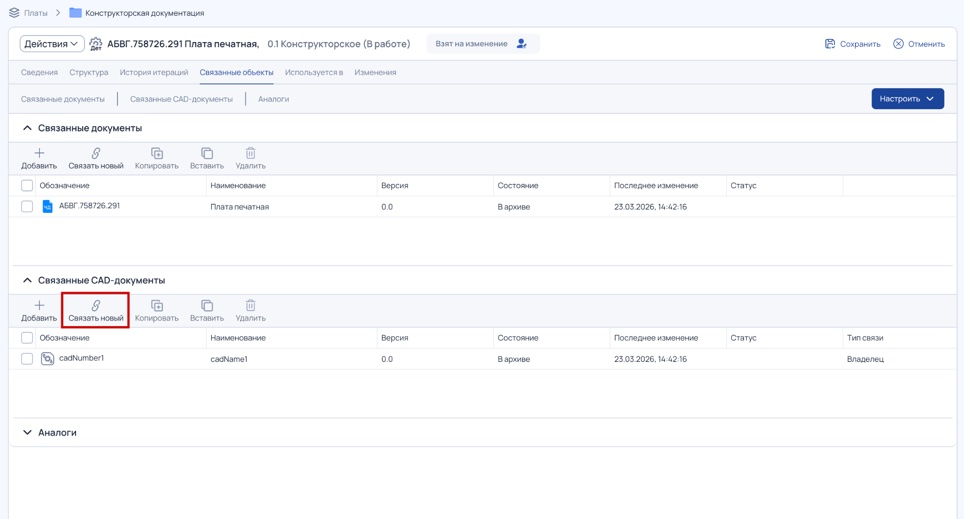

1. Нажмите Связать новый.



2. Заполните поля так же, как при создании объекта.



3. Нажмите Создать. Новый объект появится в системе и автоматически свяжется с текущим.

Добавление существующего связанного объекта

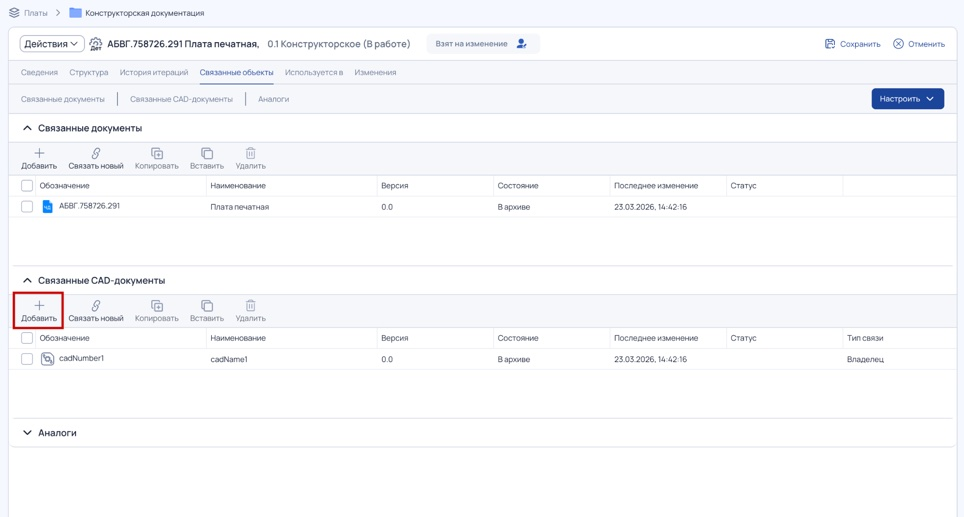

1. В блоке Связанные документы или Связанные CAD-документы нажмите Добавить.

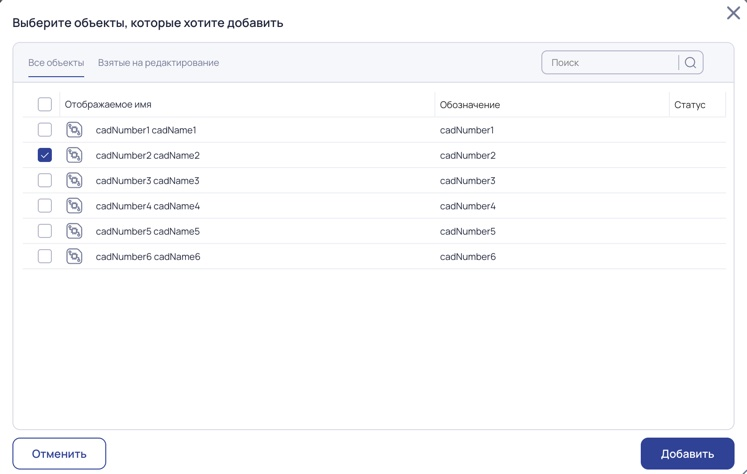

2. Выберите вкладку: Все объекты — поиск по всей системе, Взятые на редактирование — объекты, которые сейчас у вас в работе.



3. Отметьте нужные объекты.
4. Нажмите Добавить.

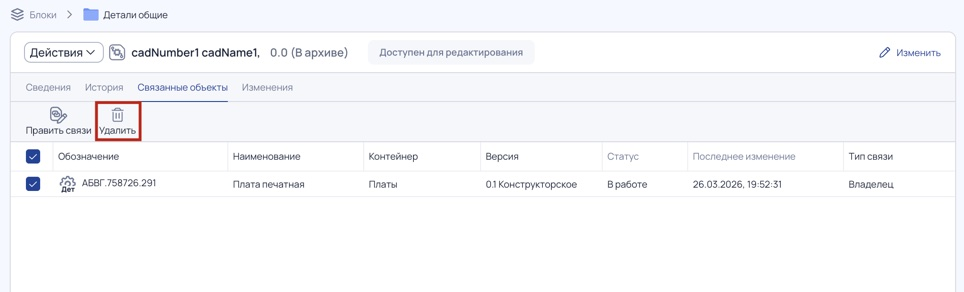

Удаление связи с объектом

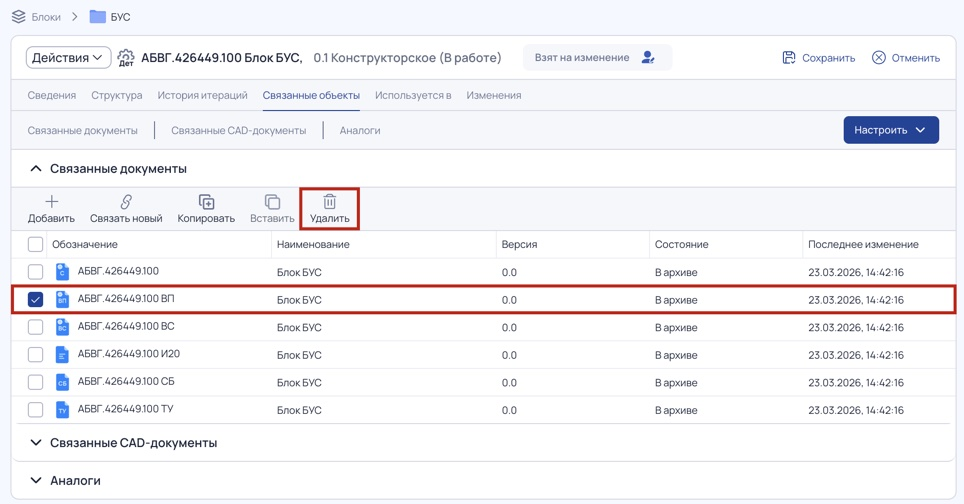

1. Выберите объект в списке.
2. Нажмите Удалить на панели действий.



3. Подтвердите удаление.

Используется в

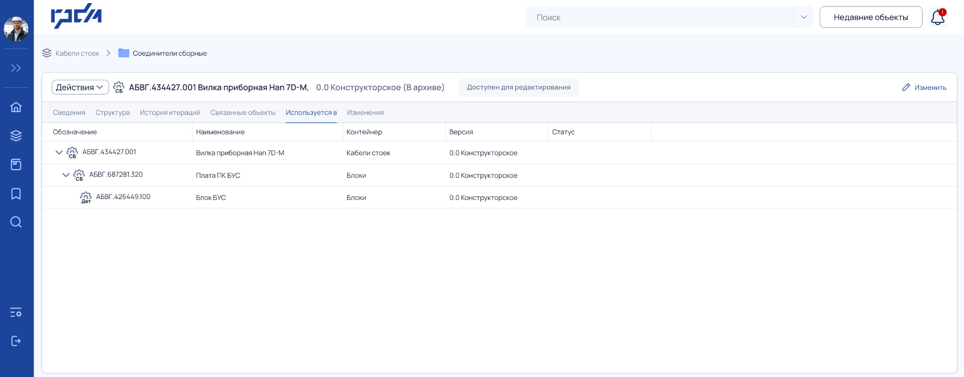

Вкладка Используется в содержит список родительских объектов, в составе которых используется изделие. Здесь же могут быть другие связанные объекты, например технологический процесс изготовления детали. Так видно, где именно применяется деталь.

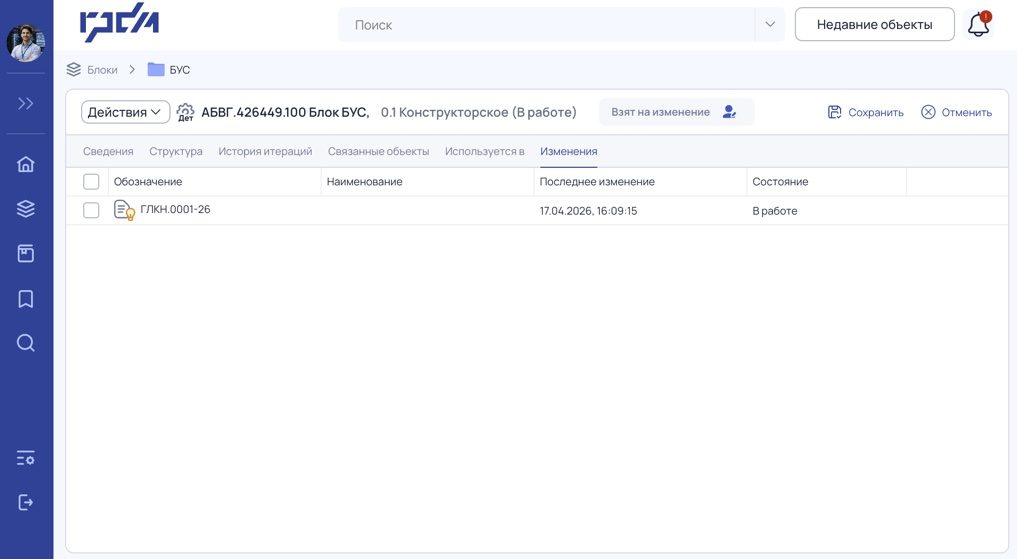

Изменения

На вкладке перечислены извещения об изменениях, связанные с изделием: обозначение, наименование, дата последнего изменения и состояние.

Просмотр документа

Страница документа показывает его сведения, связанные объекты, историю изменений и то, где он используется. Чтобы открыть документ, нажмите на его обозначение. Вкладки:

• Сведения — основная информация о документе;
• История — история изменений;
• Связанные объекты — объекты, связанные с документом;
• Изменения — связанные извещения об изменениях;
• Табличный вид — документ в виде таблицы с возможностью редактирования. Доступно только для документов, которые система создаёт на основе структуры, например для спецификаций.

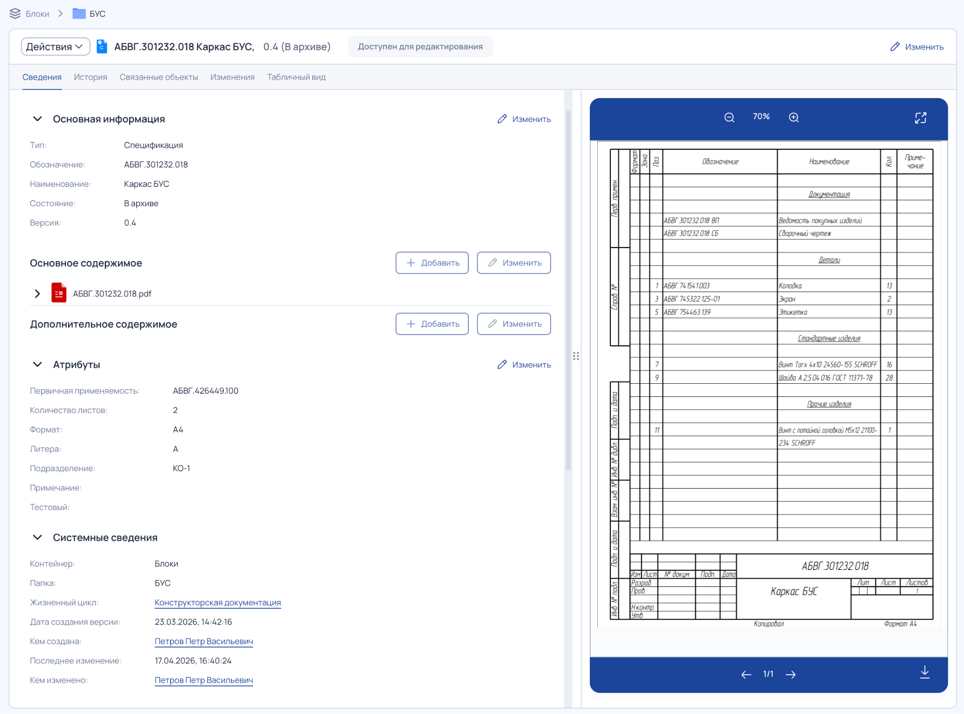

Сведения

• Основная информация: тип документа (спецификация, формуляр и т. д.), обозначение, наименование, а также:
  • Основное содержимое — основной файл или ссылка. У объекта может быть только одно основное содержимое, его можно открыть. Иногда его нет — например, если нужно хранить только сведения об объекте без файла;
  • Дополнительное содержимое — дополнительные файлы или ссылки, количество не ограничено.
• Атрибуты — набор задаёт администратор. Например: первичная применяемость, количество листов, формат (А4, А1 и т. д.);
• Системные сведения — контейнер, папка, жизненный цикл, дата создания версии, кем создана, последнее изменение и кем изменено.

Справа — окно предпросмотра документа: можно менять масштаб, открыть документ на весь экран и скачать файл.

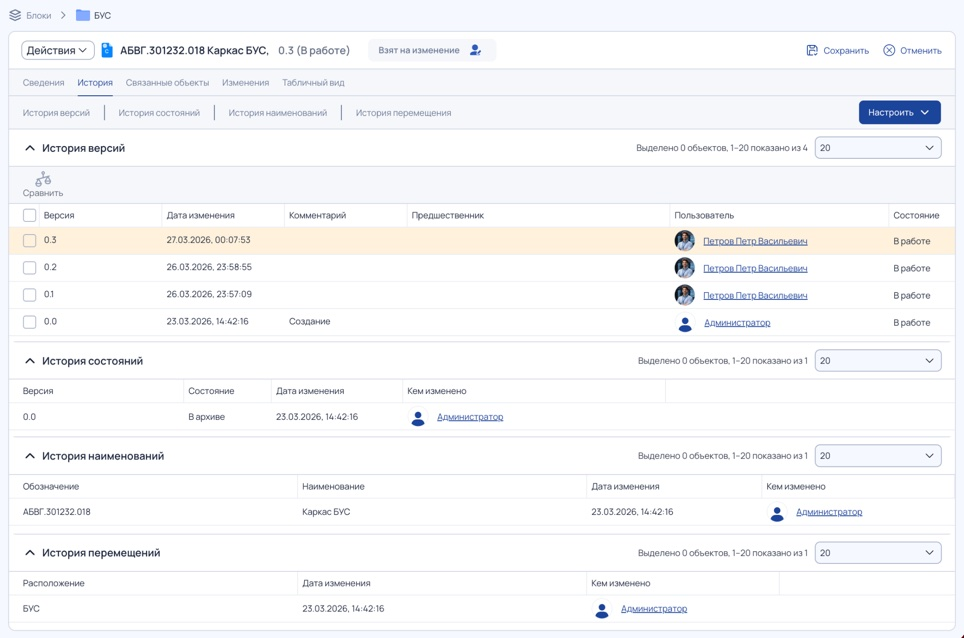

История

На вкладке История показана полная история изменений документа: все действия с ним фиксируются системой, поэтому можно отследить, как он менялся, и при необходимости вернуться к предыдущим состояниям. Чтобы открыть конкретную итерацию, нажмите на её строку.

Вкладка состоит из блоков:

• История версий — все итерации документа:
  • Версия — номер версии и итерации;
  • Дата изменения — дата и время создания итерации;
  • Комментарий — описание внесённых изменений;
  • Предшественник — ссылка на предыдущую версию или итерацию;
  • Пользователь — кто внёс изменение;
  • Состояние — состояние документа в этой итерации;
  • Запрос — процесс или документ (например, извещение), в рамках которого внесено изменение.
• История состояний — все состояния, которые принимал документ. Если изменений не было, показано состояние, присвоенное при создании:
  • Версия — версия, в которой зафиксировано состояние;
  • Состояние — наименование состояния жизненного цикла;
  • Дата изменения — дата и время изменения состояния;
  • Кем изменено — кто изменил состояние.
• История наименований — изменения обозначения и наименования. Новую итерацию они не создают:
  • Обозначение — обозначение на момент изменения;
  • Наименование — наименование на момент изменения;
  • Дата изменения — дата и время изменения;
  • Кем изменено — кто внёс изменение.
• История перемещений — перемещения между папками и контейнерами. Новую итерацию перемещение не создаёт:
  • Расположение — папка или контейнер, куда перемещён документ;
  • Дата изменения — дата и время перемещения;
  • Кем изменено — кто выполнил перемещение.

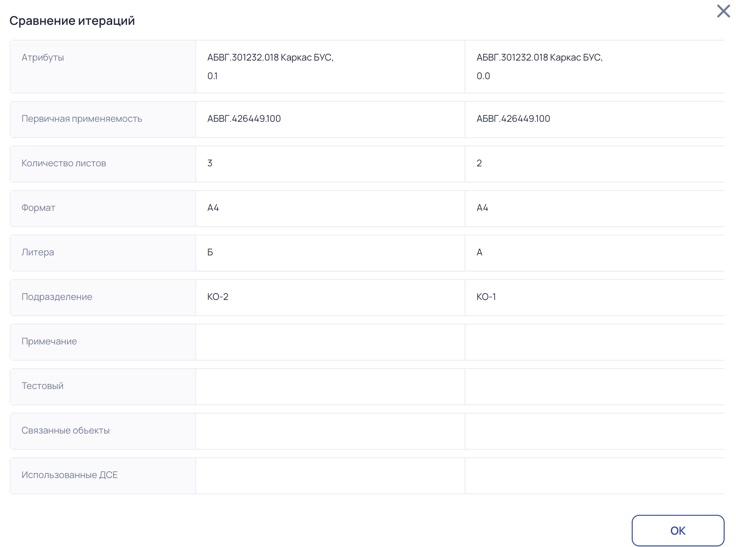

Сравнение итераций

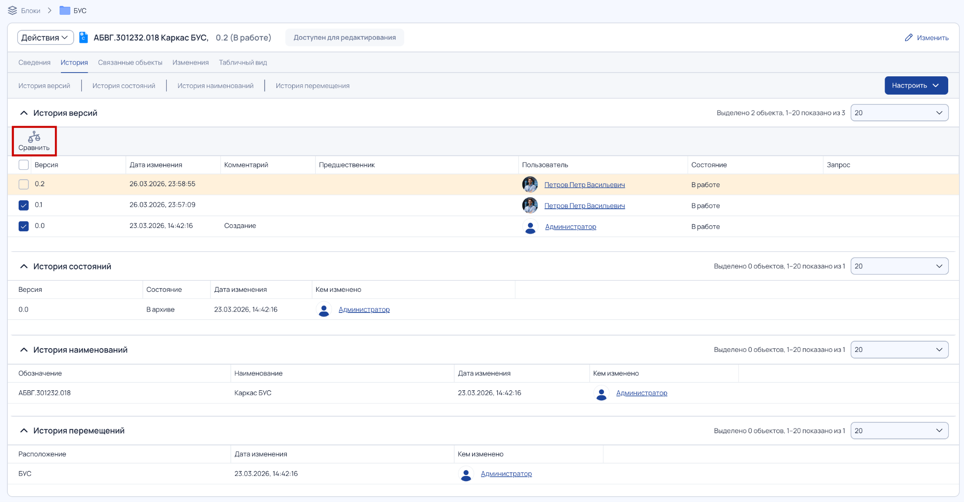

1. Отметьте в списке итерации, которые нужно сравнить.
2. Нажмите Сравнить.



3. Откроется таблица: столбцы — выбранные итерации, строки — атрибуты и параметры с разными значениями, в ячейках — значения для каждой итерации. Атрибуты с одинаковыми значениями во всех итерациях в таблицу не попадают.

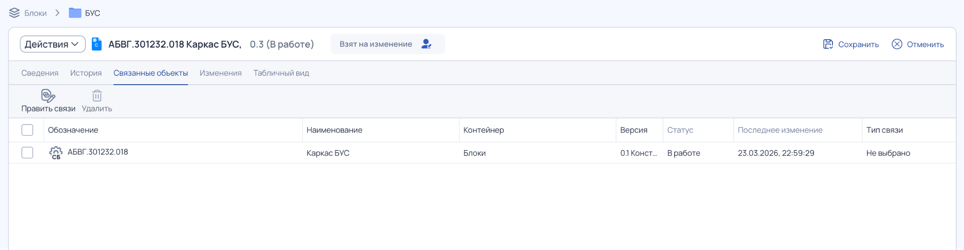

Связанные объекты

На вкладке перечислены детали, связанные с документом: обозначение, наименование, контейнер, версия, статус, последнее изменение и тип связи. Чтобы открыть объект, нажмите на его наименование.

Редактирование связей между объектами

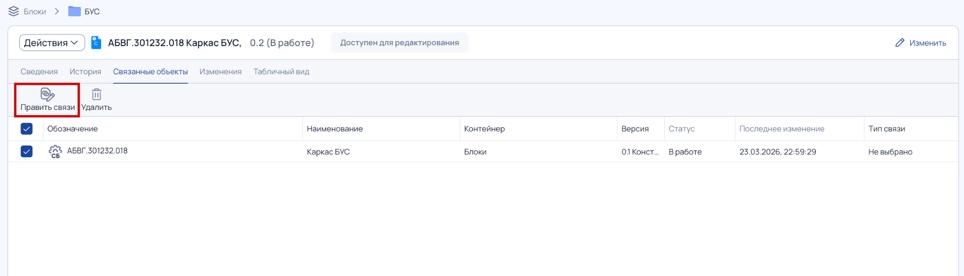

1. Выберите объект в списке и нажмите Править связи.



2. В поле Тип связи выберите вариант:
   • Владелец — основной объект, с которым связан документ. Изменения объекта влияют на документ, так как объект — источник данных. Такая связь возможна только с одним объектом;
   • Рисунок — графический документ, связанный с объектом (например, чертёж). Таких связей может быть несколько, изменения в документах не влияют на объект;
   • Содержимое — дополнительный файл или документ в составе объекта. Количество не ограничено, такие документы вспомогательные и не влияют на данные объекта.



3. Нажмите Сохранить.

Добавление связи

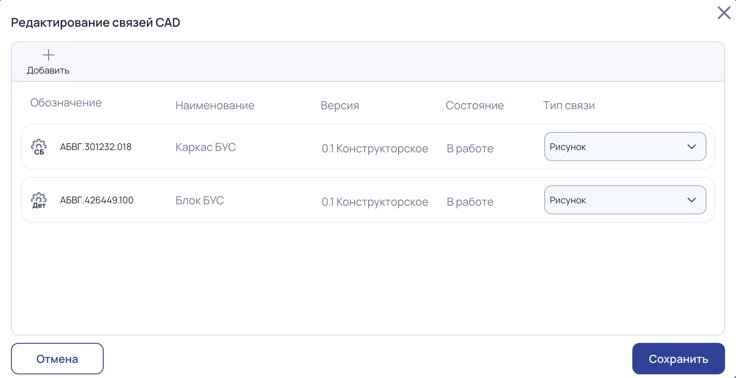

1. Нажмите Править связи, а в открывшемся окне — Добавить.



2. Выберите объект на вкладке Все объекты или Взятые на редактирование и нажмите Добавить.



3. Для нового объекта выберите Тип связи: владелец, рисунок или содержимое.



4. Нажмите Сохранить.

Удаление связи

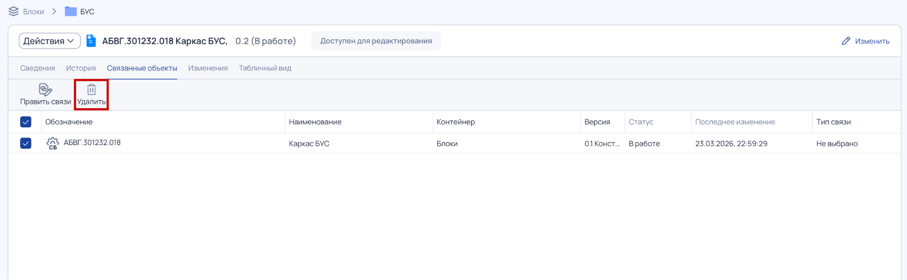

1. Выберите объект в списке и нажмите Удалить на панели действий.



2. Подтвердите удаление.

Изменения

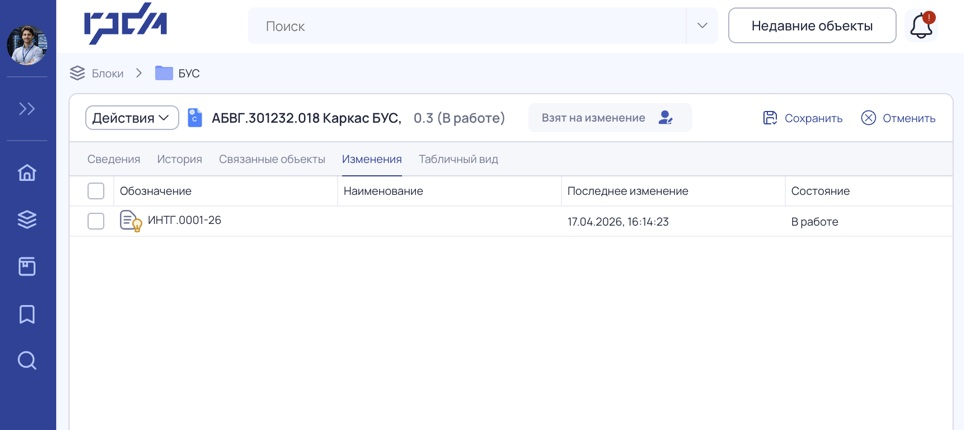

Извещения об изменениях, связанные с документом: обозначение, наименование, дата последнего изменения и состояние.

Табличный вид

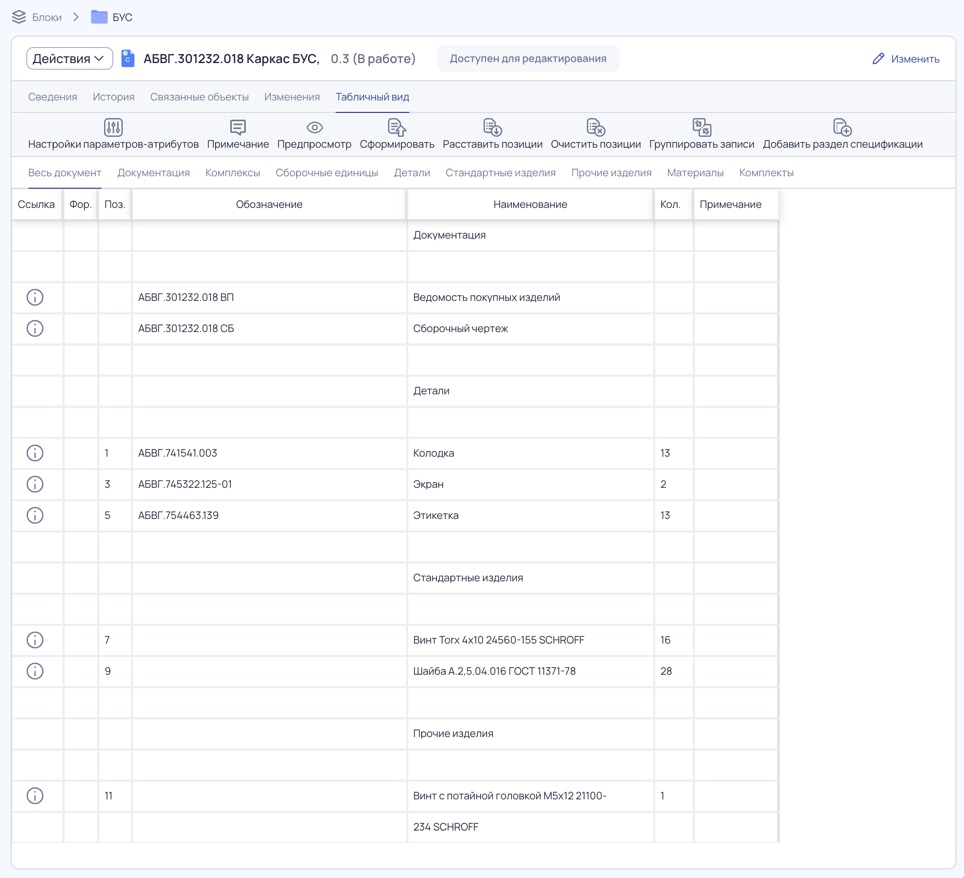

Для документов вкладка Табличный вид показывает структуру изделия в формате листа спецификации. Можно смотреть весь состав (вкладка Весь документ) или только объекты определённых типов (вкладки Документация, Комплексы и др.).

Действия со структурой:

• Настройки параметров-атрибутов — какие атрибуты показывать в таблице и как;
• Примечание — добавить поясняющий текст;
• Предпросмотр — посмотреть сформированную спецификацию;
• Сформировать — сформировать спецификацию по текущим данным;
• Расставить позиции — автоматически пронумеровать элементы;
• Очистить позиции — удалить присвоенные позиции;
• Группировать записи — объединить одинаковые элементы;
• Добавить раздел спецификации — например, чтобы сгруппировать элементы по типу или назначению.

Просмотр CAD-документа

Страница CAD-документа показывает его сведения, связанные объекты и историю. Содержимое можно просмотреть без стороннего ПО. Вкладки: Сведения, История, Связанные объекты, Изменения.

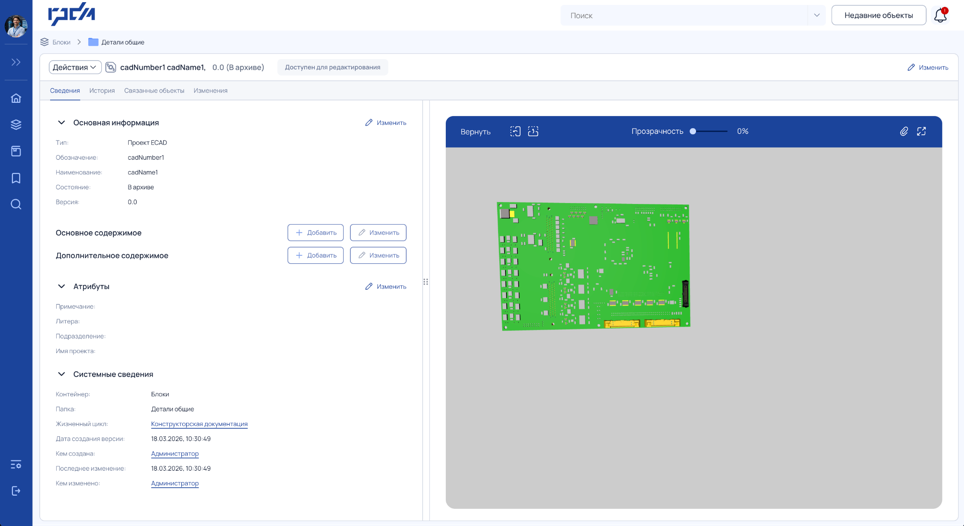

Сведения

Блоки те же, что у документа: основная информация (тип — CAD-модель, проект ECAD и т. д., обозначение, наименование, основное и дополнительное содержимое), атрибуты и системные сведения.

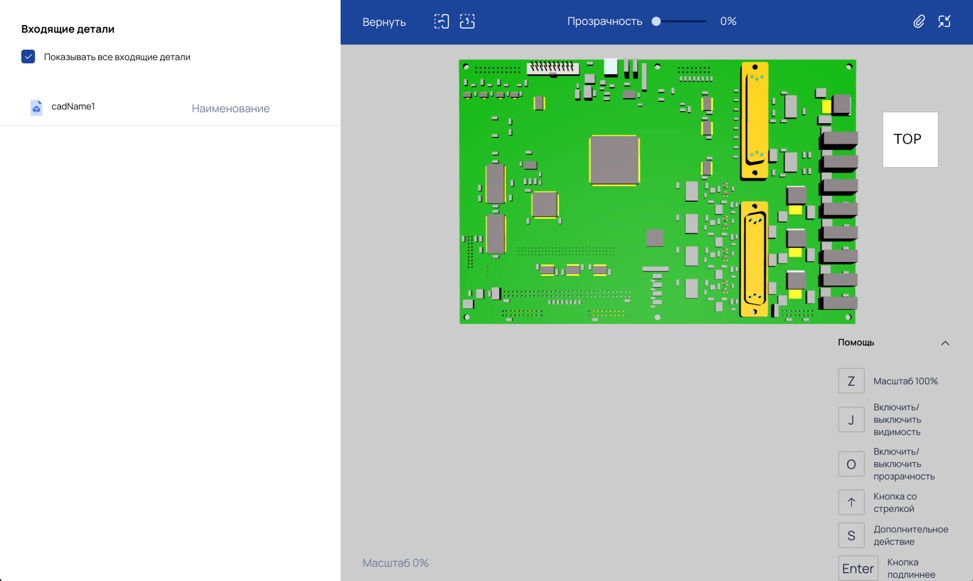

Справа — окно предпросмотра модели: её можно вращать, менять прозрачность, перемещать и поворачивать. В полноэкранном режиме доступны масштаб, навигационный куб и горячие клавиши.

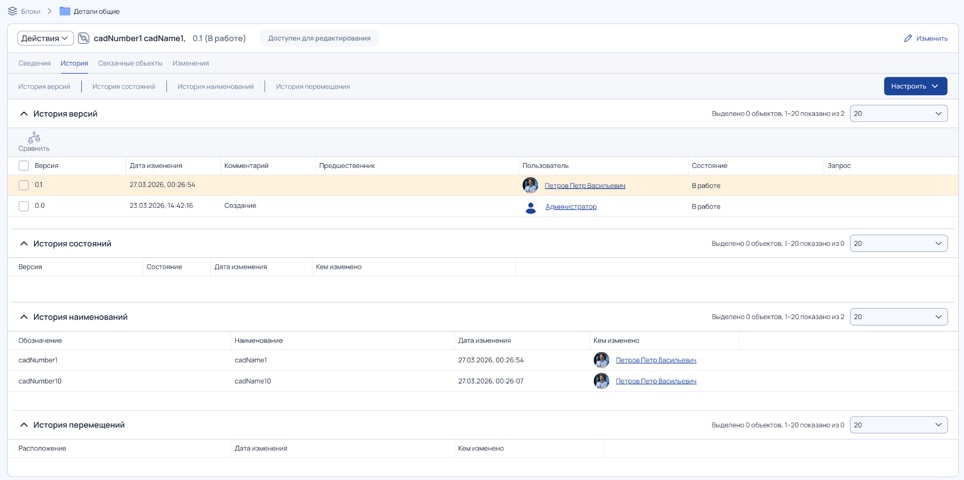

История

На вкладке История показана полная история изменений CAD-документа: все действия с ним фиксируются системой, поэтому можно отследить, как он менялся, и при необходимости вернуться к предыдущим состояниям. Чтобы открыть конкретную итерацию, нажмите на её строку.

Вкладка состоит из блоков:

• История версий — все итерации CAD-документа:
  • Версия — номер версии и итерации;
  • Дата изменения — дата и время создания итерации;
  • Комментарий — описание внесённых изменений;
  • Предшественник — ссылка на предыдущую версию или итерацию;
  • Пользователь — кто внёс изменение;
  • Состояние — состояние CAD-документа в этой итерации;
  • Запрос — процесс или документ (например, извещение), в рамках которого внесено изменение.
• История состояний — все состояния, которые принимал CAD-документ. Если изменений не было, показано состояние, присвоенное при создании:
  • Версия — версия, в которой зафиксировано состояние;
  • Состояние — наименование состояния жизненного цикла;
  • Дата изменения — дата и время изменения состояния;
  • Кем изменено — кто изменил состояние.
• История наименований — изменения обозначения и наименования. Новую итерацию они не создают:
  • Обозначение — обозначение на момент изменения;
  • Наименование — наименование на момент изменения;
  • Дата изменения — дата и время изменения;
  • Кем изменено — кто внёс изменение.
• История перемещений — перемещения между папками и контейнерами. Новую итерацию перемещение не создаёт:
  • Расположение — папка или контейнер, куда перемещён CAD-документ;
  • Дата изменения — дата и время перемещения;
  • Кем изменено — кто выполнил перемещение.

Сравнение

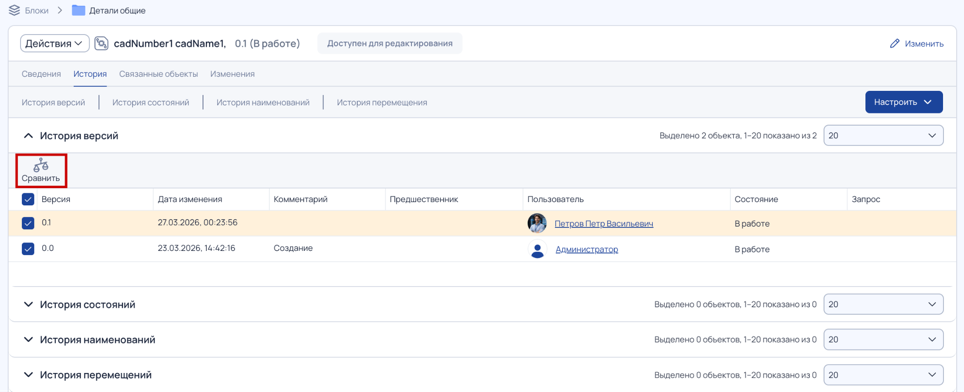

1. Отметьте в списке итерации, которые нужно сравнить.
2. Нажмите Сравнить.

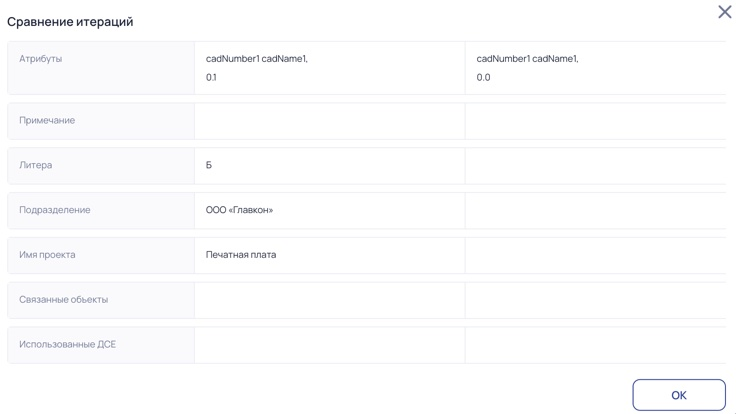

3. Откроется таблица: столбцы — выбранные итерации, строки — атрибуты и параметры с разными значениями, в ячейках — значения для каждой итерации. Атрибуты с одинаковыми значениями во всех итерациях в таблицу не попадают.



Связанные объекты

На вкладке перечислены детали, связанные с CAD-документом: обозначение, наименование, версия, состояние, последнее изменение, статус и тип связи.

Редактирование связей между объектами

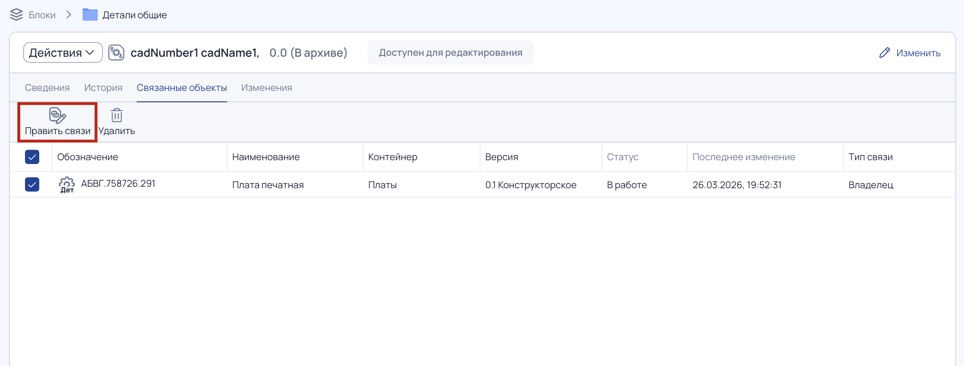

1. Выберите объект в списке и нажмите Править связи.

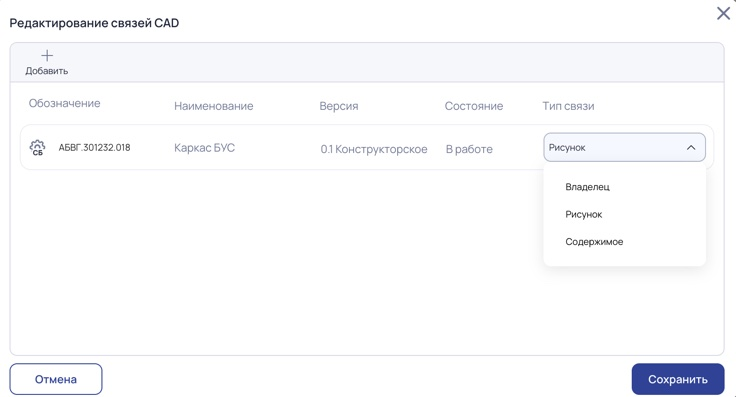

2. В поле Тип связи выберите вариант:
   • Владелец — основной объект, с которым связан документ. Изменения объекта влияют на документ, так как объект — источник данных. Такая связь возможна только с одним объектом;
   • Рисунок — графический документ, связанный с объектом (например, чертёж). Таких связей может быть несколько, изменения в документах не влияют на объект;
   • Содержимое — дополнительный файл или документ в составе объекта. Количество не ограничено, такие документы вспомогательные и не влияют на данные объекта.



3. Нажмите Сохранить.

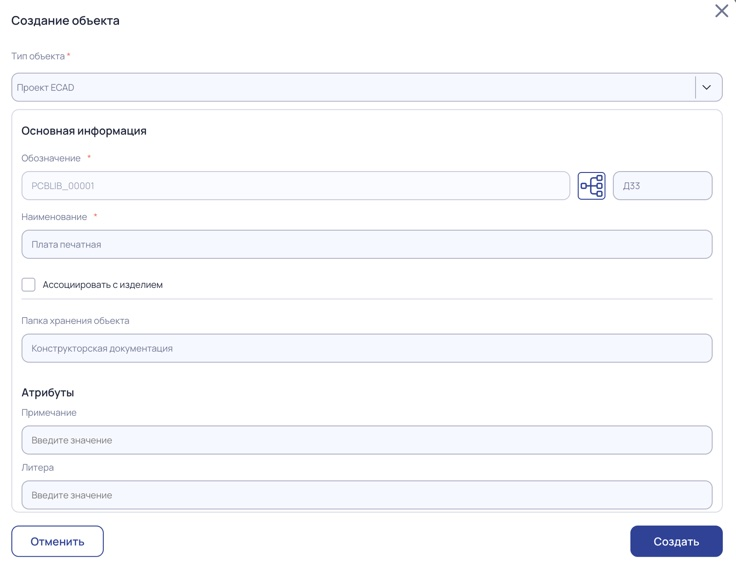

4. В открывшемся окне заполните поля так же, как при создании объекта.
5. Нажмите Создать. Новый объект появится в системе и автоматически свяжется с текущим.

Добавление связи

1. Нажмите Править связи, а в открывшемся окне — Добавить.
2. Выберите объект на вкладке Все объекты или Взятые на редактирование и нажмите Добавить.
3. Для нового объекта выберите Тип связи: владелец, рисунок или содержимое.
4. Нажмите Сохранить.

Удаление связи

1. Выберите объект в списке и нажмите Удалить на панели действий.



2. Подтвердите удаление.

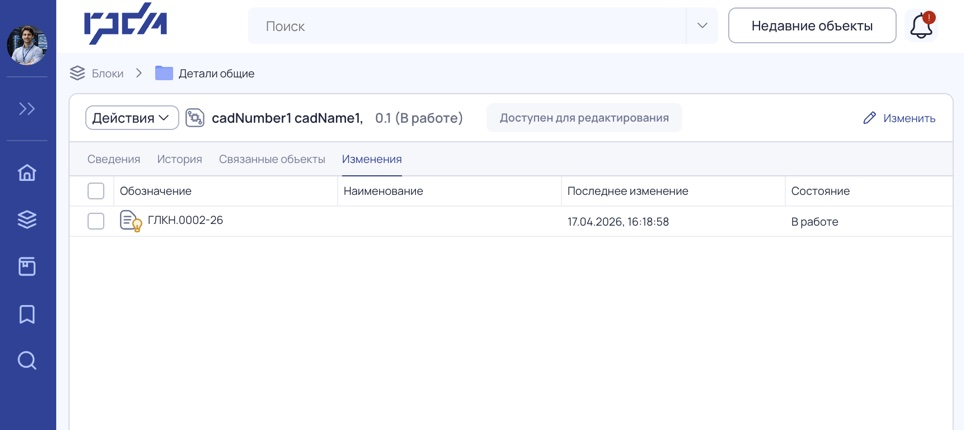

Изменения

Извещения об изменениях, связанные с CAD-документом: обозначение, наименование, дата последнего изменения и состояние.

Следующий раздел — «Представления и индикаторы».
